Hydraulisk lyft system utnyttjar fluidkraftprinciper för att uppnå kontrollerad vertikal rörelse med hög kraftmultiplikation. Denna tekniska undersökning täcker tekniska grunder, applikationsspecifika konfigurationer och tillverkningskvalitetsstandarder som är viktiga för B2B-upphandling inom fordons-, industri- och logistiksektorerna.
Fluid Power Engineering Fundamentals
Pascals princip i lyftmekanismer
Hydraulsystem arbetar på trycköverföring genom innesluten vätska. Kraftmultiplikation är lika med förhållandet mellan kolvareor, vilket gör att kompakta ställdon kan generera betydande lyftkapacitet. Systemtrycket varierar vanligtvis 15-25 MPa (2 200-3 600 psi) för industriella applikationer.
Hydrauliska vs. mekaniska system:
| Parameter | Hydraulisk drivning | Mekanisk skruvdragning | Pneumatisk drivning |
| Kraftdensitet | Mycket hög (25 MPa) | Måttlig (mekanisk fördel) | Låg (max 0,7 MPa) |
| Positioneringsnoggrannhet | ±0,5 mm (med servoventiler) | ±0,1 mm (kulskruv) | ±2,0 mm (kompressibilitet) |
| Hastighetskontroll | Oändlig, slät | Diskreta steg eller variabel | Snabb, mindre kontrollerbar |
| Överbelastningsskydd | Övertrycksventiler | Mekaniska kopplingar | Tryckregulatorer |
| Effektivitet | 75-85 % | 60-70 % | 20-30 % |
| Underhållsintervall | 2 000 timmar (vätskebyte) | 5 000 timmar (smörjning) | 1 000 timmar (torktumlare) |
Hydraulisk kretsarkitektur
Moderna hissar använder lastavkännande system med slutna centrum för energieffektivitet. Kolvpumpar med variabelt deplacement anpassar flödet till efterfrågan, vilket minskar värmegenerering och energiförbrukning med 30-40 % jämfört med system med konstant volym.
Hydraullyft för bilverkstad
Hydraullyft för bilverkstad applikationer kräver specifika konfigurationer baserat på serviceplatslayout och krav på fordonets genomströmning. Val av inlägg avgör tillgänglighet och arbetsflödeseffektivitet.
Two-Post vs Fyra stolpar Engineering
Design med två stolpar använder justerbara svängarmar för hjulfri åtkomst, vilket kräver exakt positionering av fordonets tyngdpunkt. Konfigurationer med fyra stolpar stöder körning med integrerade landningsbanor, vilket möjliggör hjulinställningstjänster.
Specifikationer för fordonslyft:
| Konfiguration | Två-post symmetrisk | Två-post asymmetrisk | Four-Post |
| Nominell kapacitet (kg) | 3 000-4 000 | 3 000-4 500 | 3 500-12 000 |
| Lyfthöjd (mm) | 1 800-2 000 | 1 900-2 100 | 1 700-2 500 |
| Fackbreddskrav (mm) | 3 400-3 800 | 3 200-3 600 | 3 000-3 500 |
| Betongtjocklek (mm) | 200 (min 3000 psi) | 200 (min 3000 psi) | 150 (golvmonterad) |
| Primär tillämpning | Allmän reparation, däckservice | Karosseri, dörråtkomst | Uppriktning, tunga lastbilar |
| Installationstid (timmar) | 6-8 | 6-8 | 4-6 |
Lastfördelningsanalys
Fordonets positionering påverkar kolumnbelastningen. Asymmetriska armkonfigurationer placerar fordonet 30 % bakåt, vilket förbättrar dörrfrigången men kräver verifiering av att 85 % av den nominella kapaciteten inte överskrids vid någon enskild stolpe.
Bärbar hydraullyft för garage
Bärbar hydraullyft för garage applikationer adresserar utrymmesbegränsningar och flexibilitet för flera fordon. Mobilitetsteknik måste balansera transportabilitet med stabilitet under belastning.
Mobilitetssystemdesign
Bärbara enheter använder integrerade hjul (200 mm diameter, polyuretanhjul, 500 kg dynamisk belastning) med mekaniska nedfällbara stabilisatorer. Indragning av hjul och utfällning av domkraften måste ske sekventiellt för att förhindra instabilitet.
Parametrar för portabla hissar:
| Specifikation | Minilift (pneumatisk/hydraulisk) | Mid-Rise Scissor | Full-Rise Portable |
| Kapacitet (kg) | 2 500 | 2 800-3 000 | 3 000-3 500 |
| Lyfthöjd (mm) | 600-800 | 1 000-1 200 | 1 800-2 000 |
| Enhetsvikt (kg) | 150-200 | 350-450 | 800-1 200 |
| Strömbehov | Butiksluft (0,6 MPa) eller 220V | 220V enfas | 380V trefas |
| Inställningstid (minuter) | 5-10 | 15-20 | 30-45 |
| Stabilisatorfotavtryck (mm) | 2 000 × 1 800 | 2 400 × 2 000 | 3 000 × 2 800 |
Protokoll för stabilitetsverifiering
Bärbara hissar kräver tipptest enligt ANSI/ALI ALCTV-2017. Stabilitetsmarginalen kräver att enheten motstår vältningsmoment när den är lastad till 150 % kapacitet med plattformen helt utdragen och centrerad vid plattformskanten.
Hydrauliskt lyftbord för lager
Hydrauliskt lyftbord för lager installationer optimerar ergonomisk materialhantering, minskar risken för arbetsskador samtidigt som genomströmningseffektiviteten ökar. Vertikalt rörelseområde och plattformsdimensioner avgör applikationens lämplighet.
Optimering av materialhantering
Lyftbord eliminerar böjnings- och lyftskador genom att placera laster på optimal arbetshöjd (vanligtvis 750-950 mm för stående operationer, 650-750 mm för sittande arbete). Integrering med transportörsystem kräver exakt höjdanpassning (±5 mm).
Vår serie smarta logistikutrustningar möter dessa krav, som ofta används inom industriella och kommersiella logistikområden. Plattformskonfigurationer rymmer standardpalldimensioner (1 200 × 1 000 mm) med kapacitetsintervall på 2 000-4 000 kg.
Arbetscykelöverväganden
Lagerapplikationer kräver hållbarhet med hög cykel. Standarddrift (8 cykler/timme) använder enkelverkande cylindrar med gravitationssänkning. Höga applikationer (20 cykler/timme) kräver dubbelverkande cylindrar med motordriven nedstigning och oljekylare för att hantera termiska belastningar.
Heavy Duty Hydraulisk Lift Tillverkare
Att välja en tillverkare av tunga hydrauliska lyft kräver verifiering av konstruktionstekniska kapacitet, svetskvalifikationer och kvalitetsledningssystem. Bärande strukturer kräver rigorösa tillverkningsstandarder.
Konstruktionsstålteknik
Kraftiga plattformar (kapacitet på 5 000 kg) använder Q345B konstruktionsstål (sträckgräns 345 MPa) med lådsektionskonstruktion. Svetsprocedurer följer AWS D1.1 eller EN ISO 15614-1 med 100 % ultraljudstestning av kritiska fogar.
Zhejiang Wizplus Smart Equipment Ltd. grundades 2021 och är beläget i den provinsiella ekonomiska och tekniska utvecklingszonen i Deqing County, Huzhou City, Zhejiang-provinsen, Kina. Företaget täcker en yta på 40 000 kvadratmeter, inklusive en fabrik på 20 000 kvadratmeter. Vår stålkonstruktionsfabrik är 20 meter hög och betongkonstruktionsfabriken är 11 meter hög, utrustad med 50-tons och 16-tons kranar, speciellt designade för tillverkning av stora metallkonstruktionsdelar samtidigt som de är lämpliga för tillverkning av metallkonstruktionsdelar i olika storlekar.
Specifikationer för tung tillverkning:
| Komponent | Materialklass | Tillverkningsmetod | Kvalitetsverifiering |
| Plattformsdäck | Q345B, 6-8mm platta | Laserskärning, CNC-böjning | Dimensionell inspektion ±1,0 mm |
| Saxarmar | Q345B, rektangulärt rör | Robotsvetsning, avspänning | UT-besiktning, svetsprofil |
| Cylinderpipor | 27SiMn sömlöst rör | Honing, kromplätering | Ytjämnhet Ra 0,4 |
| Kolvstänger | 45# stål, induktionshärdat | Hårdkromplätering (25μm) | Hårdhet 60-65 HRC |
| Gångjärnsstift | 40Cr, släckt och härdat | CNC-svarvning, slipning | Hårdhet 28-32 HRC kärna |
Design- och produktionskompetens
Vi har ett erfaret design- och produktionsteam med proffs som har varit dedikerade till branschen i årtionden. Det är ett utrustningstillverkande företag som integrerar FoU, design och produktion. Strukturella beräkningar följer FEM 1.001 och EN 1993 (Eurocode 3) standarder, med finita elementanalys som validerar spänningskoncentrationer vid kritiska leder.

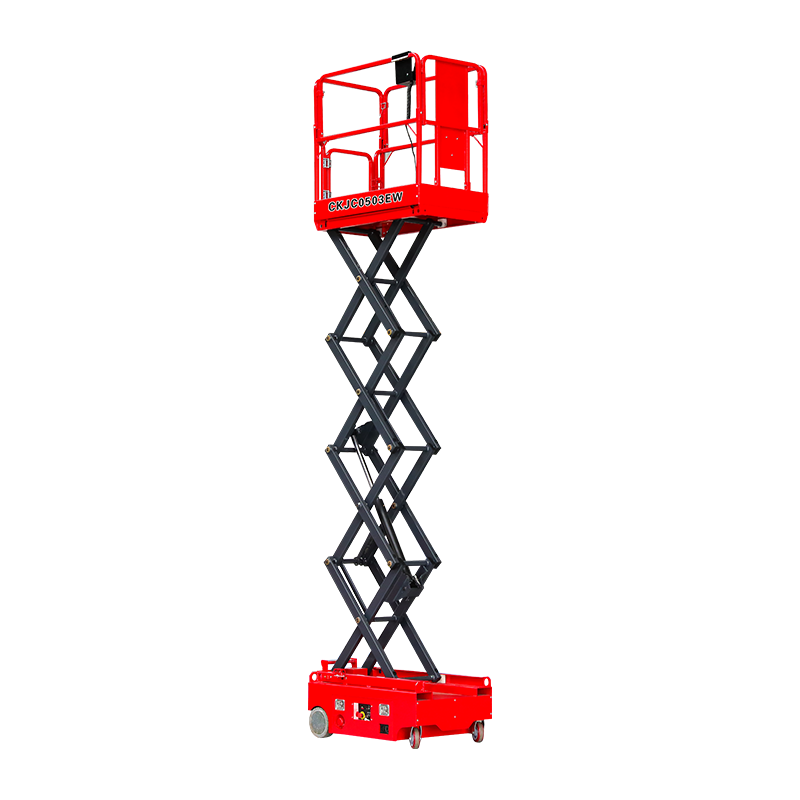

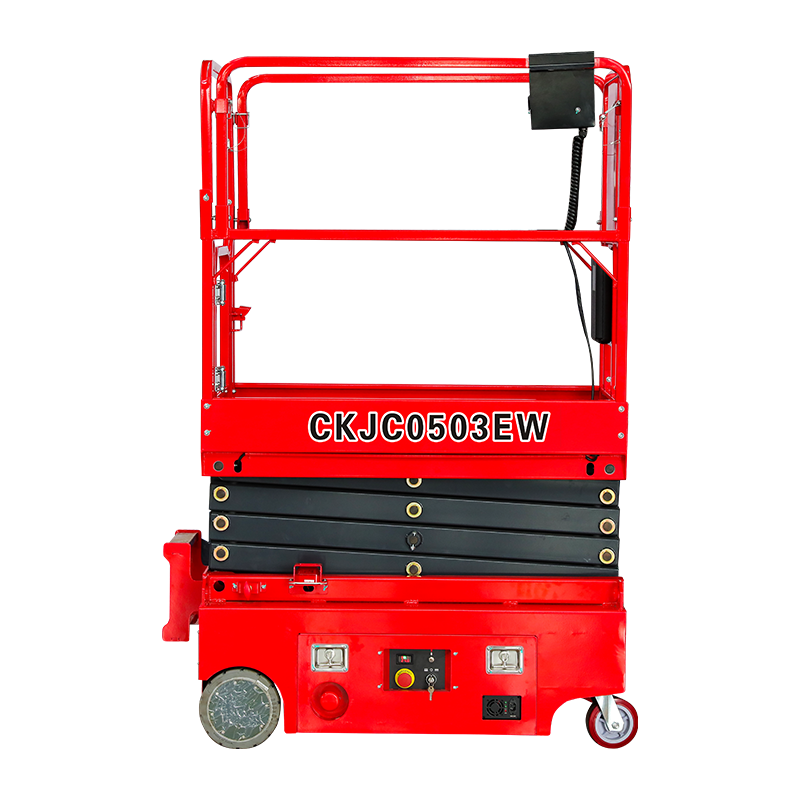

Hydraulisk saxlyft för industriellt bruk
Hydraulisk saxlyft för industriellt bruk använder länkade parallellogrammekanismer för att uppnå vertikal rörelse med hög stabilitet. Saxgeometri bestämmer lyftförhållande och kraftkrav.
Saxmekanism kinematik
Saxlyftar använder flera länkade strömavtagarearmar. Den mekaniska fördelen varierar med förlängning: infällt läge kräver maximal kraft (låg mekanisk fördel), medan utdraget läge arbetar vid reducerat tryck (hög mekanisk fördel).
Saxkonfigurationsanalys:
| Konfiguration | Enkel sax | Dubbel sax | Trippel sax |
| Lyftförhållande (indraget:förlängt) | 1:2,0 | 1:3,8 | 1:5,5 |
| Maximal höjd (mm) | 3 000 | 6 000 | 12 000 |
| Plattformsstorlek (typisk) | 1 800 × 1 000 | 2 000 × 1 200 | 2 400 × 1 500 |
| Cylinderkraft (indragen, kN) | 50-80 | 80-120 | 120-180 |
| Sidolastkapacitet (N) | 500 (statisk) | 300 (statisk) | 200 (statisk) |
| Typisk tillämpning | Verkstadsunderhåll | Lagerplock | Antenninstallation |
Integration av arbetsplattform
Vårt företags produkter täcker en serie professionell högteknologisk utrustning, såsom arbetsplattformar, smart logistik och smart jordbruk, som används i stor utsträckning inom många områden som konstruktion, industriell och kommersiell logistik, jordbruk. Saxlyftar för arbete i luften har skyddsräcken (1 100 mm höjd), tåbrädor (150 mm) och nödsänkningssystem. Nivellering av plattformen bibehåller ±1,5° lutning över full utsträckning.
Avancerade tillverkningsmöjligheter
Produktionsutrustning och precision
Tillverkningskvalitet beror på utrustningens kapacitet och processkontroll. Högeffektlaserskärning säkerställer kantkvalitet för svetsade sammansättningar, medan robotsvetsning bibehåller konsistens över produktionssatser.
Företaget är utrustat med olika avancerade produktionsanläggningar, inklusive 12000W högeffektlaserskärmaskiner, 4000W helautomatiska laserrörskärmaskiner, 300-tons CNC-bockningsmaskiner, fullt CNC-intelligenta rörbockningsmaskiner, en svetsrobotmonteringslinje, CNC-svarvar, en storskalig intelligent målningsmöjlighet för sprutning av plast på spray- och kåpa, storskalig sprayning av plast, utrustning, samt en intensifierad testutrustning och experimentcenter för olika produkter och tillbehör.
Specifikationer för tillverkningsprocessen:
| Process | Utrustningsspecifikation | Förmåga | Tolerans |
| Plåtskärning | 12 000W fiber laser | Upp till 25 mm mjukt stål | ±0,1 mm |
| Skärning av rör | 4 000W automatisk laser | Φ20-Φ200mm, 6m längd | ±0,15 mm |
| Böjning | 300-tons CNC kantpress | 4 000 mm längd, 12 mm tjocklek | ±0,5° vinkel |
| Svetsning | Robotlinje (6-axlig) | Kontinuerlig MIG/MAG | ISO 5817 klass B |
| Ytfinish | Intelligent målarlinje | Färg, pulverlack, e-coat | 80-120μm tjocklek |
Infrastruktur för testning och validering
Vår intensifierade testutrustning och experimentcenter validerar produktens prestanda genom statisk belastningstestning (125 % nominell kapacitet), dynamisk cykling (10 000 cykler) och miljöexponering (saltspray, temperaturcykler).
Global marknadsnärvaro och support
Internationell distribution och service
Exportmarknaderna kräver efterlevnad av regionala standarder (CE-märkning för Europa, ANSI för Nordamerika, AS för Australien). Dokumentationspaketen inkluderar strukturella beräkningar, svetsprocedurer och materialcertifieringar.
Företagets produkter exporteras till många länder och regioner som Europa, Amerika, Mellanöstern och Sydostasien och har fått konsekvent erkännande från internationella kunder. Samtidigt utvecklar företaget aktivt den inhemska marknaden, har hundratals distributörer och har ett komplett försäljnings- och eftermarknadsservicenätverk.
Teknisk support efter försäljning
Omfattande servicenätverk tillhandahåller reservdelstillgänglighet (10 års engagemang för kritiska komponenter), teknisk dokumentation och fältservicesupport. Fjärrdiagnosfunktioner möjliggör felsökning via IoT-aktiverade hydrauliska övervakningssystem.
Företaget har alltid hållit fast vid kärnkoncepten professionalism, innovation, integritet och effektivitet, aktivt reagerat på nya utvecklingskoncept som grönt och koldioxidsnålt, insisterat på produktdesignkoncepten elektrifiering, grönare och intelligens, och omfattande förbättra kvaliteten på företagets produkter. Vi välkomnar användare och vänner hemma och utomlands för att besöka företaget för kommunikation och samarbete. Låt oss främja utvecklingen på hög nivå inom flygindustrin och skapa en bättre framtid tillsammans.
Vanliga frågor
Hur verifieras lastkapaciteten och vilka säkerhetsfaktorer gäller för design av hydrauliska lyft?
Nominell kapacitet bestäms genom statisk testning vid 125 % av märklasten (enligt EN 1494 eller ASME B30.1), följt av dynamisk testning vid 110 % märklast genom hela körcykler. Strukturell design inkluderar säkerhetsfaktorer på 2,0 för stålkomponenter (sträckgränsbasis) och 3,0 för hydraulcylindrar (sprängtrycksbas). Kraftig tillverkare av hydraullyft certifieringen kräver att tredje part bevittnar dessa tester. Vårt testcenter genomför 100 % tryckprovning av cylindrar vid 1,5x arbetstryck före montering.
Vilka hydraulvätskespecifikationer krävs och hur ofta ska underhåll utföras?
Standardapplikationer använder ISO VG 46 hydraulolja med viskositetsindex >95. Lågtemperaturmiljöer (-20°C) kräver VG 32, medan högtemperaturdrift (>60°C omgivning) drar nytta av VG 68. Vätskeanalys bör utföras var 2 000:e drifttimme eller årligen, kontrollera för partikelkontamination (ISO 4406 18/16/13 max.%), vattenhalt, <0 mg oxidation, <0 mg oxidation. KOH/g). Filterelement behöver bytas efter 500 timmar eller när differenstrycket överstiger 0,5 bar.
Kan hydrauliska saxlyftar anpassas för specialiserade industriella applikationer?
Ja, hydraulisk saxlyft för industriellt bruk anpassning inkluderar plattformsdimensioner (upp till 6m × 3m), kapacitetsökningar (upp till 20 000 kg), specialiserade beläggningar (rostfritt stål för livsmedelsbearbetning, explosionssäkert för riskområden) och integrationsfunktioner (rullbanor, vändskivor, tiltfunktioner). Anpassade lyftbord för lagerautomation kan inkludera automatiserad positionering (±2 mm noggrannhet) och integration med WCS (Warehouse Control Systems). Ledtiden för utveckling av anpassade konstruktioner sträcker sig 8-12 veckor efter konstruktionsgodkännande.
Vilka konkreta grundkrav gäller för permanenta hydrauliska hissinstallationer?
Två-post hydraullyft för bilverkstad installationer kräver minst 200 mm betongtjocklek vid 3000 psi (20,7 MPa) tryckhållfasthet, med 1 % förstärkning. Fyrstolpslyftar kan använda ytmonterade konfigurationer med lämplig golvbelastning (minst 150 mm betong). Jordbärande kapacitet måste överstiga 150 kPa; dåliga markförhållanden kräver konstruerad grund. Förankringsbultar (M16-M24, grad 8.8) kräver epoxiinstallation med minst 100 mm ingjutningsdjup. Verifiering efter installation inkluderar dragprovning vid 50 % av bultens flytbelastning.
Hur bibehåller bärbara hydrauliska hissar stabilitet utan permanent förankring?
Bärbar hydraullyft för garage stabilitet bygger på design med låg tyngdpunkt och utökade basmått. Stabilisatordomkrafter (skruvar eller hydrauliska) överför lasten direkt till golvet och kringgår länkhjulen under lyftoperationer. Stabilitetsberäkningar säkerställer att vältmomentet (last × horisontellt avstånd från centrum) förblir under 75 % av motståndsmomentet (enhetsvikt × basradie). Förreglingssystem förhindrar lyftdrift om inte alla stabilisatorer är helt utfällda och bekräftas via gränslägesbrytare. Golvbelastningen får inte överstiga 3,5 MPa för att förhindra betongkrossning.
Referenser
- American National Standards Institute. (2019). ANSI/ALI ALCTV-2017 Amerikansk nationell standard för bilhissar—säkerhetskrav för konstruktion, testning och validering . Chicago, IL: Automotive Lift Institute.
- Europeiska standardiseringskommittén. (2020). EN 1494:2000 A1:2008 Mobila eller rörliga domkrafter och tillhörande lyftutrustning . Bryssel: CEN.
- American Society of Mechanical Engineers. (2018). ASME B30.1-2018 Domkrafter, industrirullar, luftrullar och hydrauliska portaler . New York: ASME.
- Internationella standardiseringsorganisationen. (2015). ISO 4413:2010 Hydraulvätskekraft – Allmänna regler och säkerhetskrav för system och deras komponenter . Genève: ISO.
- Europeiska standardiseringskommittén. (2005). EN 1993-1-1:2005 Eurokod 3: Design av stålkonstruktioner—Del 1-1: Allmänna regler och regler för byggnader . Bryssel: CEN.
- Deutsche Gesetzliche Unfallversicherung. (2023). DGUV-information 208-008: Hydrauliska hissar—inspektion och testning . Berlin: DGUV.
